Étape 1 : Création d'une Gateway

Création d'une Gateway

Étape 1 : Accéder à la gestion des Gateways

1. Connectez-vous à la SDA Console à l'adresse https://app.eu1.sdaconsole.io/
2. Dans le panneau de navigation de gauche, cliquez sur Devices & Gateways
3. Cliquez sur View et sélectionnez Gateways dans le menu déroulant

Accédez à la section Devices & Gateways dans la barre latérale de gauche

Sélectionnez Gateways dans le menu déroulant View pour gérer vos gateways de connectivité

Étape 2 : Déclarer une nouvelle Gateway

1. Cliquez sur le bouton Add Gateway pour créer une nouvelle gateway de connectivité
2. Renseignez les informations requises afin de décrire correctement votre gateway :
   • Gateway Name : choisissez un nom descriptif identifiant l'emplacement ou la fonction de la gateway
   • Description : fournissez un contexte complémentaire sur le rôle de la gateway dans votre réseau
   • Location : précisez l'emplacement physique où la gateway sera déployée
   • Tags : ajoutez des tags pertinents pour améliorer l'organisation et le filtrage (fortement recommandé)

Cliquez sur Add Gateway pour commencer la création d'une nouvelle gateway de connectivité

Saisissez des informations complètes afin d'identifier et de décrire correctement votre gateway

info

Bonne pratique : utilisez des conventions de nommage cohérentes et des tags explicites afin de simplifier la gestion à mesure que votre infrastructure évolue. Les tags sont particulièrement utiles pour regrouper les gateways par emplacement, service ou fonction.

Étape 3 : Vérifier la création de la Gateway

Une fois le processus de création terminé, la nouvelle gateway apparaît dans la liste des gateways, prête pour l'association d'équipements et le déploiement.

Association des équipements

Étape 1 : Créer un nouvel équipement

1. Retournez dans Devices & Gateways dans le panneau de navigation de gauche
2. Cliquez sur View et sélectionnez Devices
3. Cliquez sur Add Device pour commencer la création d'une nouvelle entrée d'équipement industriel

Basculez vers la vue Devices pour gérer vos actifs industriels

Étape 2 : Configurer les propriétés de l'équipement

1. Device Description : saisissez des informations détaillées sur l'équipement :
   • Device Name : utilisez un identifiant clair et descriptif
   • Description : documentez la fonction et l'emplacement de l'équipement
   • Vendor : sélectionnez le fabricant approprié dans le menu déroulant
   • IDE Version : choisissez la version correcte de l'environnement de programmation ou du firmware

Fournissez des informations détaillées sur l'équipement afin de garantir une identification correcte

Étape 3 : Configurer les paramètres réseau

1. Configuration de l'adresse IP : saisissez l'adresse IP de l'équipement telle qu'elle est vue depuis la Gateway
2. Points importants à considérer :
   • Si une traduction d'adresses réseau (NAT) est en place entre l'équipement et la gateway, utilisez l'adresse IP traduite
   • Assurez-vous que l'adresse IP est joignable depuis le segment réseau de la gateway
   • Documentez toute exigence de routage particulière dans la description de l'équipement

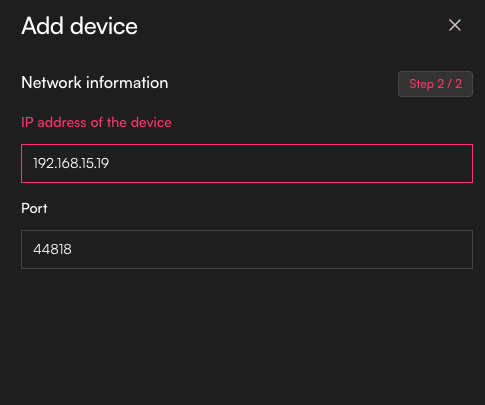

Configurez les paramètres réseau en utilisant l'adresse IP visible par la gateway

danger

Remarque critique : l'adresse IP doit correspondre exactement à celle que la Gateway verra. Si votre équipement possède l'adresse IP 192.168.1.100 sur le réseau local, mais que la Gateway y accède via un NAT qui la traduit en 10.0.0.100, vous devez saisir 10.0.0.100 dans la SDA Console.

Étape 4 : Associer l'équipement à la Gateway

1. Revenez à la vue Gateways
2. Sélectionnez la gateway créée précédemment
3. Cliquez sur Link Device

Sélectionnez votre gateway et lancez le processus d'association d'équipement

4. Choisissez l'équipement que vous venez de créer dans la liste des équipements disponibles
5. Cliquez sur Link pour établir la connexion

Choisissez l'équipement approprié et confirmez l'opération d'association

Vérification

Une fois ces étapes réalisées :

1. Vérifiez la configuration : assurez-vous que votre gateway apparaît dans la liste avec les équipements associés corrects
2. Contrôlez les paramètres réseau : vérifiez à nouveau que toutes les adresses IP sont correctement configurées du point de vue de la gateway
3. Préparez l'installation de la Gateway : votre configuration dans la SDA Console est désormais prête pour le déploiement physique de la gateway

La configuration de la gateway et des équipements dans la SDA Console constitue la base de l'établissement d'une connectivité sécurisée. La phase suivante consiste à installer et configurer le service SDA Glue sur le matériel de gateway choisi, qui utilisera cette configuration pour établir des tunnels sécurisés vers vos équipements industriels.
