Passo 1: Creazione di un Gateway

Creazione di un Gateway​

Passo 1: Accedere alla gestione dei Gateway​

  1. Accedere alla SDA Console all'indirizzo https://app.eu1.sdaconsole.io/
  2. Nel pannello di navigazione a sinistra, fare clic su Devices & Gateways
  3. Fare clic su View e selezionare Gateways dal menu a discesa

Accedere alla sezione Devices & Gateways nella barra laterale sinistra

Selezionare Gateways dal menu a discesa View per gestire i gateway di connettività

Passo 2: Dichiarare un nuovo Gateway​

  1. Fare clic sul pulsante Add Gateway per creare un nuovo gateway di connettività
  2. Compilare le informazioni richieste per descrivere correttamente il gateway:
    • Gateway Name: scegliere un nome descrittivo che identifichi la posizione o lo scopo del gateway
    • Description: fornire ulteriore contesto sul ruolo del gateway all'interno della rete
    • Location: specificare la posizione fisica in cui il gateway verrà installato
    • Tags: aggiungere tag pertinenti per una migliore organizzazione e filtraggio (fortemente consigliato)

Fare clic su Add Gateway per iniziare a creare un nuovo gateway di connettività

Inserire informazioni complete per identificare e descrivere correttamente il gateway

informazioni

Best Practice: utilizzare convenzioni di denominazione coerenti e tag significativi per semplificare la gestione man mano che l'infrastruttura cresce. I tag sono particolarmente utili per raggruppare i gateway per posizione, reparto o funzione.

Passo 3: Verificare la creazione del Gateway​

Al termine del processo di creazione, il nuovo gateway comparirà nell'elenco dei gateway, pronto per il collegamento dei dispositivi e per il deployment.

Collegamento dei dispositivi​

Passo 1: Creare un nuovo dispositivo​

  1. Tornare a Devices & Gateways nel pannello di navigazione a sinistra
  2. Fare clic su View e selezionare Devices
  3. Fare clic su Add Device per iniziare a creare una nuova voce di dispositivo industriale

Passare alla vista Devices per gestire gli asset industriali

Passo 2: Configurare le proprietà del dispositivo​

  1. Device Description: inserire informazioni dettagliate sul dispositivo:
    • Device Name: utilizzare un identificativo chiaro e descrittivo
    • Description: documentare lo scopo e la posizione del dispositivo
    • Vendor: selezionare il produttore appropriato dal menu a discesa
    • IDE Version: scegliere la versione corretta dell'ambiente di programmazione o del firmware

Fornire informazioni dettagliate sul dispositivo per una corretta identificazione

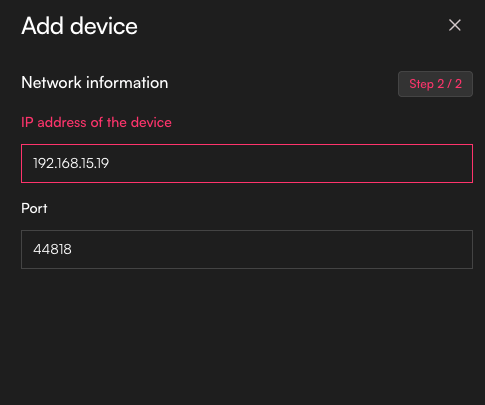

Passo 3: Configurare le impostazioni di rete​

  1. Configurazione dell'indirizzo IP: inserire l'indirizzo IP del dispositivo così come viene visto dal Gateway
  2. Considerazioni importanti:
    • Se tra il dispositivo e il gateway è presente un Network Address Translation (NAT), utilizzare l'indirizzo IP tradotto
    • Assicurarsi che l'indirizzo IP sia raggiungibile dal segmento di rete del gateway
    • Documentare eventuali requisiti di routing particolari nella descrizione del dispositivo

Configurare le impostazioni di rete utilizzando l'indirizzo IP visibile al gateway

pericolo

Nota critica: l'indirizzo IP deve corrispondere esattamente a quello che il Gateway vedrà. Se il dispositivo ha l'indirizzo IP 192.168.1.100 sulla rete locale, ma il Gateway vi accede attraverso un NAT che lo traduce in 10.0.0.100, è necessario inserire 10.0.0.100 nella SDA Console.

Passo 4: Collegare il dispositivo al Gateway​

  1. Tornare alla vista Gateways
  2. Selezionare il gateway creato in precedenza
  3. Fare clic su Link Device

Selezionare il gateway e avviare il processo di collegamento del dispositivo

  1. Scegliere il dispositivo appena creato dall'elenco dei dispositivi disponibili
  2. Fare clic su Link per stabilire la connessione

Scegliere il dispositivo appropriato e confermare l'operazione di collegamento

Verifica​

Una volta completati questi passaggi:

  1. Verificare la configurazione: assicurarsi che il gateway compaia nell'elenco con i dispositivi collegati corretti
  2. Controllare le impostazioni di rete: verificare nuovamente che tutti gli indirizzi IP siano configurati correttamente dal punto di vista del gateway
  3. Prepararsi all'installazione del Gateway: la configurazione nella SDA Console è ora pronta per il deployment fisico del gateway

La configurazione del gateway e dei dispositivi nella SDA Console costituisce la base per stabilire una connettività sicura. La fase successiva prevede l'installazione e la configurazione del servizio SDA Glue sull'hardware gateway scelto, che utilizzerà questa configurazione per stabilire tunnel sicuri verso i dispositivi industriali.
