Krok 1: Tworzenie Gateway

Tworzenie Gateway​

Krok 1: Przejdź do zarządzania Gateway​

  1. Zaloguj się do SDA Console pod adresem https://app.eu1.sdaconsole.io/
  2. W lewym panelu nawigacyjnym kliknij Devices & Gateways
  3. Kliknij View i wybierz Gateways z menu rozwijanego

Przejdź do sekcji Devices & Gateways w lewym pasku bocznym

Wybierz Gateways z menu rozwijanego View, aby zarządzać swoimi gateway'ami łączności

Krok 2: Zadeklaruj nowy Gateway​

  1. Kliknij przycisk Add Gateway, aby utworzyć nowy gateway łączności
  2. Wypełnij wymagane informacje, aby prawidłowo opisać swój gateway:
    • Gateway Name: Wybierz opisową nazwę, która identyfikuje lokalizację lub przeznaczenie gateway'a
    • Description: Podaj dodatkowy kontekst dotyczący roli gateway'a w Twojej sieci
    • Location: Określ fizyczną lokalizację, w której gateway zostanie wdrożony
    • Tags: Dodaj odpowiednie tagi w celu lepszej organizacji i filtrowania (zdecydowanie zalecane)

Kliknij Add Gateway, aby rozpocząć tworzenie nowego gateway'a łączności

Wprowadź kompletne informacje, aby prawidłowo zidentyfikować i opisać swój gateway

informacja

Dobra praktyka: Stosuj spójne konwencje nazewnictwa i sensowne tagi, aby uprościć zarządzanie w miarę rozwoju infrastruktury. Tagi są szczególnie przydatne do grupowania gateway'ów według lokalizacji, działu lub funkcji.

Krok 3: Zweryfikuj utworzenie Gateway​

Po zakończeniu procesu tworzenia gateway'a nowy gateway pojawi się na liście gateway'ów, gotowy do powiązania urządzeń i wdrożenia.

Powiązywanie urządzeń​

Krok 1: Utwórz nowe urządzenie​

  1. Wróć do Devices & Gateways w lewym panelu nawigacyjnym
  2. Kliknij View i wybierz Devices
  3. Kliknij Add Device, aby rozpocząć tworzenie nowego wpisu urządzenia przemysłowego

Przejdź do widoku Devices, aby zarządzać swoimi zasobami przemysłowymi

Krok 2: Skonfiguruj właściwości urządzenia​

  1. Device Description: Wprowadź szczegółowe informacje o urządzeniu:
    • Device Name: Użyj jasnego, opisowego identyfikatora
    • Description: Udokumentuj przeznaczenie i lokalizację urządzenia
    • Vendor: Wybierz odpowiedniego producenta z menu rozwijanego
    • IDE Version: Wybierz właściwą wersję środowiska programistycznego lub firmware'u

Podaj szczegółowe informacje o urządzeniu w celu prawidłowej identyfikacji

Krok 3: Skonfiguruj ustawienia sieciowe​

  1. Konfiguracja adresu IP: Wprowadź adres IP urządzenia widziany z perspektywy Gateway'a
  2. Ważne kwestie:
    • Jeśli między urządzeniem a gateway'em występuje translacja adresów sieciowych (NAT), użyj przetłumaczonego adresu IP
    • Upewnij się, że adres IP jest osiągalny z segmentu sieci gateway'a
    • Udokumentuj wszelkie specjalne wymagania dotyczące routingu w opisie urządzenia

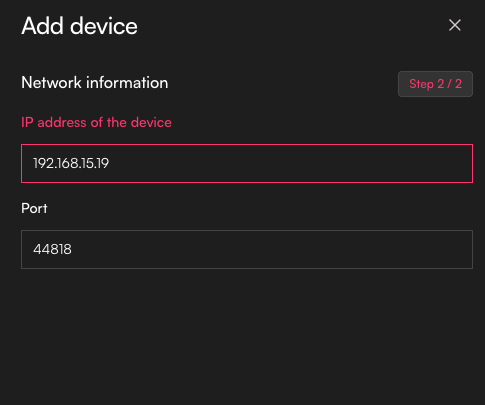

Skonfiguruj ustawienia sieciowe, używając adresu IP widocznego dla gateway'a

ważne

Uwaga krytyczna: Adres IP musi być dokładnie taki, jaki zobaczy Gateway. Jeśli Twoje urządzenie ma adres IP 192.168.1.100 w sieci lokalnej, ale Gateway uzyskuje do niego dostęp przez NAT, który tłumaczy go na 10.0.0.100, musisz wprowadzić 10.0.0.100 w SDA Console.

Krok 4: Powiąż urządzenie z Gateway​

  1. Wróć do widoku Gateways
  2. Wybierz gateway utworzony wcześniej
  3. Kliknij Link Device

Wybierz swój gateway i rozpocznij proces powiązywania urządzenia

  1. Wybierz właśnie utworzone urządzenie z listy dostępnych urządzeń
  2. Kliknij Link, aby ustanowić połączenie

Wybierz odpowiednie urządzenie i potwierdź operację powiązania

Weryfikacja​

Po wykonaniu tych kroków:

  1. Zweryfikuj konfigurację: Upewnij się, że Twój gateway pojawia się na liście wraz z prawidłowo powiązanymi urządzeniami
  2. Przejrzyj ustawienia sieciowe: Sprawdź dokładnie, czy wszystkie adresy IP są prawidłowo skonfigurowane z perspektywy gateway'a
  3. Przygotuj się do instalacji Gateway: Twoja konfiguracja w SDA Console jest teraz gotowa do fizycznego wdrożenia gateway'a

Konfiguracja gateway'a i urządzenia w SDA Console stanowi podstawę do ustanowienia bezpiecznej łączności. Kolejny etap obejmuje instalację i konfigurację usługi SDA Glue na wybranym sprzęcie gateway'a, która wykorzysta tę konfigurację do ustanowienia bezpiecznych tuneli do Twoich urządzeń przemysłowych.
